杯突试验机

GBW系列杯突试验机是基于电子万能材料试验机进行设计

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

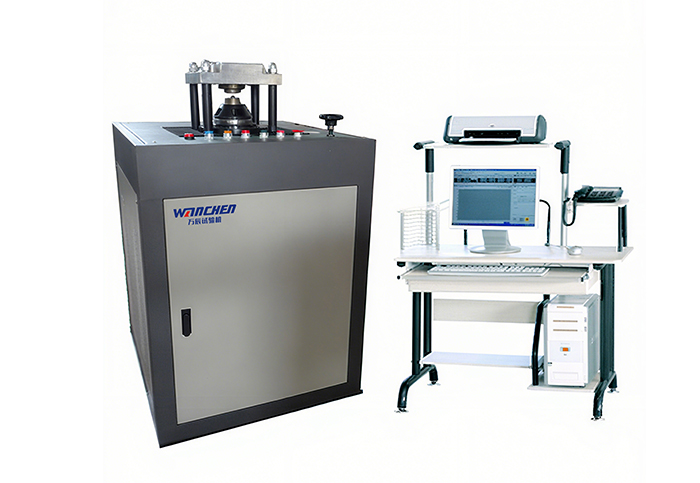

杯突试验机

主机简介：

GBW系列杯突试验机是基于电子万能材料试验机进行设计，它适合于金属板材与带钢的杯突实验，从而对其塑性变形性和延展性进行评估。杯突试验试样为金属板材，其厚度范围为0.1毫米-5毫米；本系列试验机设计最大冲压能量为300KN；预夹紧装置可选择伺服加载泵或者手动泵。

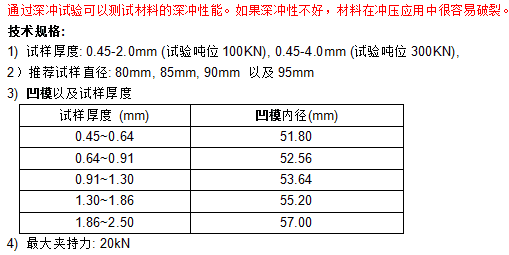

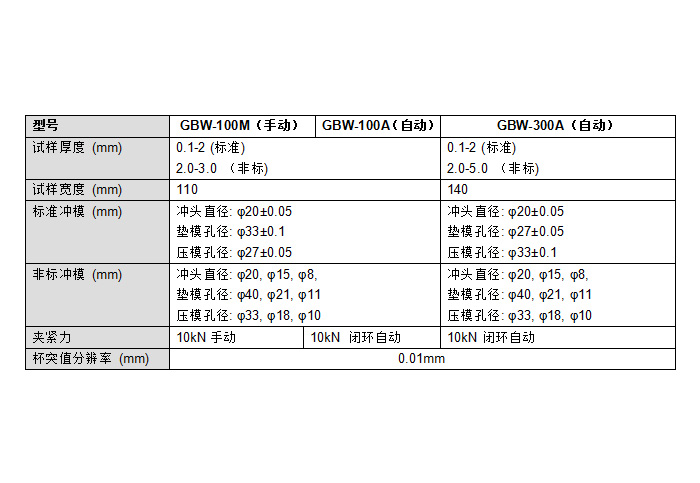

技术参数

优势特点：

1.可进行恒定冲压速度控制，设定速度可调；

2.伺服液压缸施加恒定夹持力，保证试验过程中没有滑移产生；

3.采用高精度力传感器对力进行测量；

4.采用高精度光电编码器进行位移测量；

5.控制精度高，冲头停止响应速度快；

6.双伺服系统（冲压＆恒定夹紧力）集成在一台主机上;

7.自动化程度高：设置测试参数后，一键点击即可完成试验;

功能特色

应用范围:

深冲试验是用来衡量材料的深冲性能的试验方法，按照国家标准，“试验采用端部为球形的冲头，将夹紧的试样压入压模内，直至出现穿透裂缝为止，所测量的深冲深度即为试验结果。”这种试验通常是在杯突试验机上进行。试样在做过杯突试验后就像只冲压成的杯子（不过是只破裂的杯子）。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
