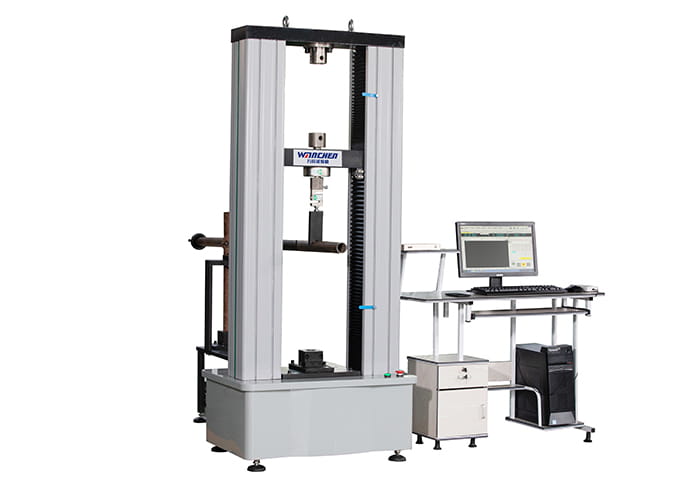

微机控制钢管脚手架扣件试验机

满足的标准

1.《钢管脚手架扣件》GB15831-2006；

2.《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011
3.《碗扣式钢管脚手架》GB24911-2010

4.《承插型盘扣式钢管支架构件》JGT503-2016

技术参数

主要性能技术指标

最大试验力	150KN
准确度等级	1级
结构形式	台式框架结构，全喷塑处理
试验力示值允许误差极限	示值的±1%以内
负荷测量范围	满量程的2%～100%FS
力分辨率	最大试验力的1/300000
位移示值极限误差	示值的±1%以内
位移最小分辨率	0.01mm
横梁速度调节范围	0.05～500mm/min
横梁速度相对误差	设定值的±1%以内
有效试验宽度	450mm
有效拉伸空间距离	650mm
主机外形尺寸	900×480×1950mm
主机重量	约500kg
供电电源	220V，50Hz，1KW
软件及用户界面	WINDOWS操作环境下的软件和交互式人机对话操作界面
试验过程及测量、显示、分析、控制等均由微机完成
试样破坏后，移动横梁自动停止移动（或自动返回初始位置）
具有程控和机械两级限位保护
当负荷超过额定值3～5%时，自动停机

功能特色

主要配置明细表

序号	名称	说明	数量	制造厂家
1	试验机主机	龙门结构	1台	山东万辰
2	主机导向光杠	用于支撑导向	4根	山东万辰
3	滚珠丝杠副	KGS系列	2套	台湾
4	同步带轮传动系统	用于传动	1个	进口/国产
5	全数字交流伺服电机	伺服控制	1台	日本进口或国产
6	驱动器	伺服控制器	1台	日本进口或国产
7	手动控制盒调速系统	移动式调整空间	1套	山东万辰
8	专用测控软件	VC++语言编程	1套	山东万辰
9	试验力测量采集系统	美国AD电子器件	1套	美国进口
10	变形测量采集系统	美国AD电子器件	1套	美国进口
11	位移测量采集系统	美国AD电子器件	1套	美国进口
12	高精度负荷传感器	品牌可选	1只	美国进口或国产
13	光电编码器	品牌可选	1只	日本进口或国产
14	试验装置	几百种工装任意选配	2套	山东万辰
15	计算机操控系统	高配、低配、任意选择	1台	联想或HP
16	打印机	彩色打印机或激光打印机、任意选择	1台	HP或佳能
17	校准证书	CNAS 认证机构	1份	第三方检测机构

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。

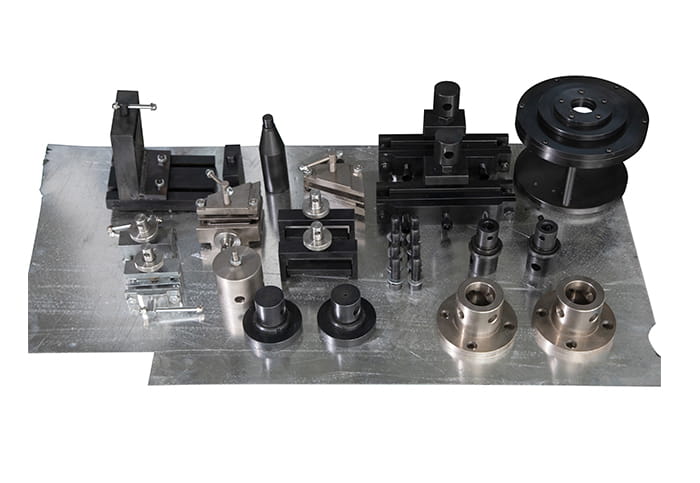

5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
