CMT2203(单臂) 微机控制电子式万能试验机-山东万辰试验机有限公司

< >

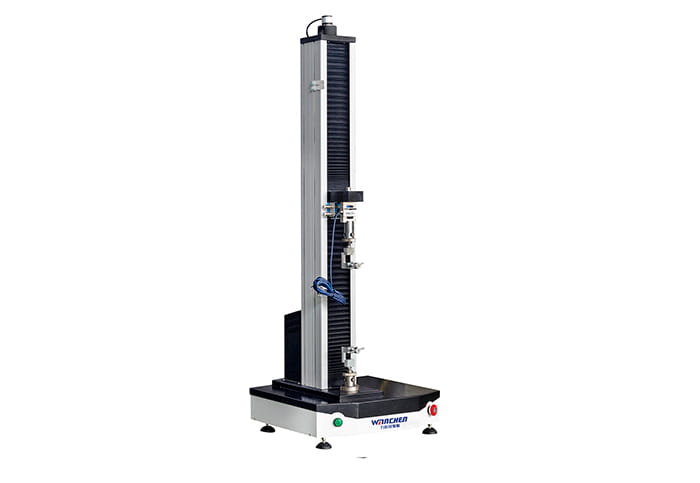

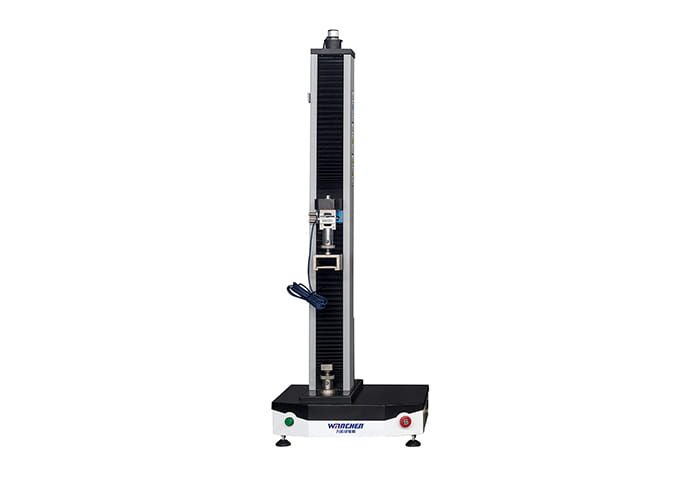

CMT2203(单臂) 微机控制电子式万能试验机

微机控制电子式万能试验机主要用于金属和非金属材料如橡胶、塑料、尼龙、皮革、胶管及高分子材料等的拉伸、压缩、弯曲等试验。

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

(单臂) 微机控制电子式万能试验机

一、产品概述

微机控制电子式万能试验机主要用于金属和非金属材料如橡胶、塑料、尼龙、皮革、胶管及高分子材料等的拉伸、压缩、弯曲等试验。适用于建工建材、钢铁冶金、航空航天、质量监督、教学科研单位等领域。

试验机可按照试验方法要求。测量各个测试试样试验的性能参数。满足多种标准及全球最新安全指令：如ASTM E 4、ISO 75000.5机械防护等标准。

技术参数

主要技术指标

产品型号：CMT2203

试验机级别：0.5级

拉伸行程（mm）：800

压缩行程（mm）：800

伺服电机功率（kW）：0.4

主机外形尺寸 (mm)：460×585×1155

主机重量（kg）:129

最大试验力（N）:2000

试验力测量范围:最大试验力的0.4%-100%

试验力示值相对误差：±0.5%

试验力分辨力：1/1000000 FN

大变形（选配）测量参数：标距+变形量10mm～800 mm

分辨力：0.005mm

示值误差：≤±1%

试样宽度：≤20mm

位移分辨力（μm）：0.025

横梁位移示值相对误差：±0.5%

横梁速度调节范围（mm/min）：0.001-2000

满载试验速度调节范围（mm/min）：0.001-1200

力控速率调节范围：速率＜0.05% FN/s时，为设定值的±1%以内；速率≥0.05% FN /s时，为设定值的±0.5%以内。

变形速率调节范围：变形速率控制精度：速率＜0.05% FN/s时，为设定值的±1%以内；速率≥0.05% FN/s时，为设定值的±0.5%以内

位移速率控制精度：速率＜0.01mm/min时，为设定值的±1%以内；速率≥0.01mm/min时，为设定值的±0.2%以内。

恒力、恒位移、恒变形控制范围：0.5%~100% FN

恒力、恒位移、恒变形控制精度：设定值≥10% FN时，为设定值的±0.1%以内；速率＜10%FN时，为设定值的±1%以内

功能特色

产品的制造和检验标准

GB/T 16491-2022《电子万能试验机》

GB/T 2611-2022 《试验机通用技术要求》

JJG 139-2014 《拉力、压力和万能试验机》

JJG 475-2008 《电子式万能试验机检定规程》

GB/T 16825.1《静单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》。

GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》

适用行业

电线电缆行业
防水卷材行业
石墨纤维行业
包装材料行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
