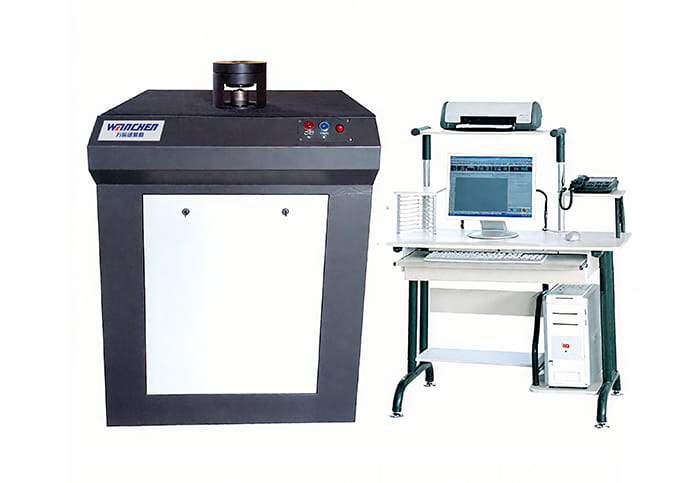

GBW-50微机控制杯突冲杯试验机

产品名称： GBW-50微机控制杯突冲杯试验机

产品简介：

GBW-50本机外观设计新颖、大方，符合人机工程学，是对金属薄板和带材进行工艺性能试验的精密设备，可实现GB/T4156-2007《金属材料薄板和薄带埃里克森杯突试验方法》，满足JJG 583-88、JB/T7408-94的要求，还采用了ASTME643-2008的标准，检验金属薄板和带材在试验过程中的塑性变形性能。增加冲杯模具还可实现GB/T5125-2008《有色金属冲杯试验方法》检验有色金属板的各向异性。

技术参数

技术参数：

1、板材厚度：0.05～3mm（高精度传感器，可实现超薄板材试验）

2、杯突试样板材宽度：90-100mm；

3、冲杯试样圆片直径：φ60mm（可根据用户要求定做）

4、冲头行程：60mm；

5、冲压负荷：50kNmax；（根据客户材料的冲压力，配置最大冲压负荷）

6、最大夹紧负荷10kN。（可调整）

7、杯突值分辨率：0.01mm

8、变形精度：±0.5%

9、试验速度：0.05～200mm/min无极调速

10、杯突试验模具规格：

●标准冲头球：φ20±0.05mm

●标准垫模孔径：φ33±0.1mm

●标准固定模孔径：φ27±0.05mm

冲杯试验模具规格：

●冲头： dpφ32

●冲模：

ddφ32.28 ddφ32.35 ddφ32.43 ddφ32.50

ddφ32.60 ddφ32.75 ddφ32.90 ddφ33.05

ddφ33.20 ddφ33.35 ddφ33.50 ddφ33.80

ddφ34.10 ddφ34.50 ddφ35.00 ddφ35.60

ddφ36.30 ddφ37.00 ddφ38.50 ddφ39.80

11、液压油：N46号液压油（一般加油站可购到）。

12、计算机显示内容：夹紧负荷、冲压力、位移及杯突值、速率、试验曲线等；

13、控制方式：计算机自动实现试验过程；

14、后台数据库采用ACCES，可按用户要求提供多种格式的数据传输软件；

15、外形尺寸：780×780×1100（mm）

16、电源. AC220V. 1.5kW

17、重量400kg。

功能特色

产品特点
1、该杯突试验机采用了新型的结构原理，为伺服电机恒速度加载，可实现恒速率控制，由计算机控制冲压过程，冲压速度可无级调速、预先调定。（过去油缸油源加力无法实现恒速率控制）。
2、夹紧力由液压油源独立加载，夹紧力可调整，数据同步显示、可独立标定。
3、测力装置已改过去液压传感器为轮辐式传感器，杯突值测量为编码器测量，试验过程中冲头移动采用我公司首创的低摩擦移动装置，结合高精度轮辐式传感器（直接测力）可实现超薄板材的试验（0.05～3mm），同时大大提高了试验机测量杯突值的准确性和可靠性。该仪器的测量装置和加载装置及其控制程序的完美匹配，很好的解决了以往试验数据重复性差的问题，也为我国实行新的杯突机计量检定规程和杯突试验方法提供了可靠依据。
4、杯突、冲杯模具更换方便、试样装卸简便，试样放入后，按自动按钮即可完成夹紧，试验参数可输入、更改，冲压过程实现闭环控制，冲压力值下降判断试样出现裂纹自动停车，同时易于观察试样裂纹。试验数据计算机显示，并有峰值记忆功能，即最大冲压力、杯突值等，实现试验结果的报表、存储、批次、曲线绘制等，变形高度自动记忆，一次试验结束可自动恢复到待试验状态。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
