高温试验机附件

在高温持久蠕变试验中，高温炉、高温合金拉杆、高温陶瓷拉杆、夹具和蠕变引伸杆是核心部件，直接影响试验的准确性、稳定性和安全性。尤其在航空发动机、核电等高端领域需严格选材和设计。

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

高温试验机附件

产品概况:

技术参数

技术参数：

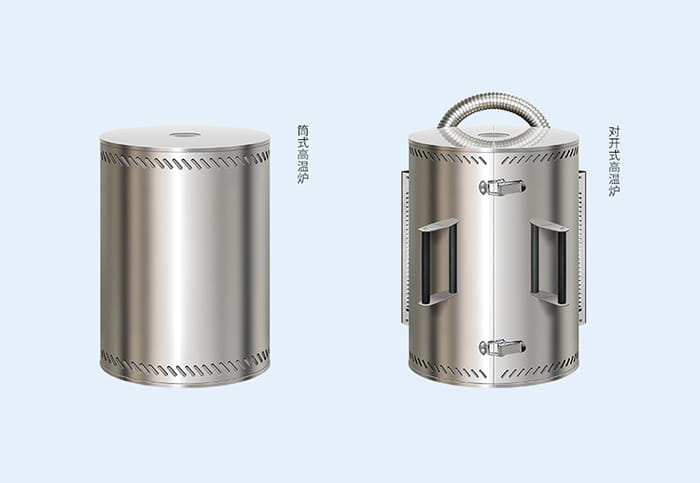

产品名称	筒式高温炉（细炉丝）				筒式高温炉（粗炉丝）
型号规格	GWL1100T				GWL1200T
筒式分段控制电炉结构	结构电阻炉，采用三段电炉丝加热				低压大电流，采用三段电炉丝加热
工作温度范围	300℃～1100℃				200℃～1200℃
有效均温区长度	150mm				200mm
炉膛内径尺寸	Φ90mm
电炉外型尺寸	Φ320×420mm				Φ320×500mm
炉丝（电热体）	采用φ1.5mm炉丝				采用HREφ5mm电热管
加热炉供电电压	380V				24V
电炉使用寿命	≤1100℃连续工作时间，大于10000小时				≤1200℃连续工作时间，大于20000小时
电炉炉表温度（平均）	1100℃时，≤90℃、1100℃时，≤50℃				1200℃时，≤90℃、700℃时，≤50℃
电炉移动方式	电动升降				电动升降
加热功率	3kW				5kW
控温仪表（必配，任选一种）	岛电温控表（日本)、厦门宇电（国产）（优先考虑）、欧陆（英国）
测温热电偶（任选一种）	K型偶热电偶（最高使用温度1000℃）、S型偶热电偶（最高使用温度1200℃）
高温电炉温度精度符合要求（℃）	试验温度	温度波动	温度梯度	试验温度		温度波动	温度梯度
	300~600	±2	3	200~600		±2	3
	600~900	±2	3	600~900		±2	3
	900~1100	±2	3	900~1200		±2	3

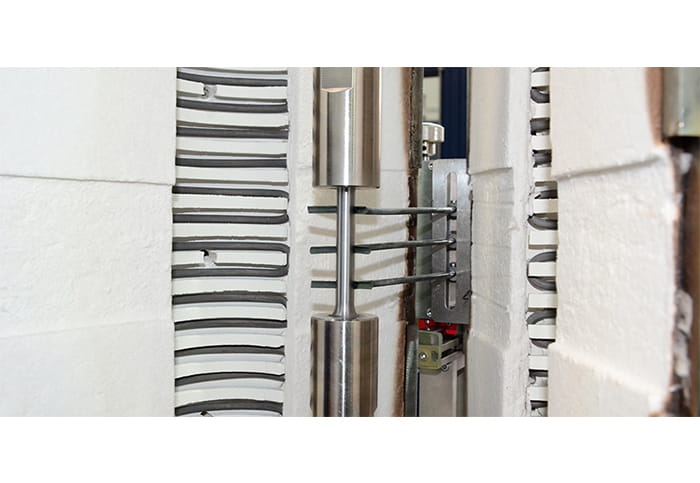

对开式高温炉

高温炉的中心分离设计便于进行试样的装夹和更换。安装支架中有导轨，方便高温炉的定位及挪移高温炉满足试验机的常温试验；
3段炉丝加热，温度分布均匀，温控器多级别自调节PID控制。

产品名称	对开式高温炉（细炉丝）				对开式高温炉（粗炉丝）
型号规格	GWL1100D				GWL1200D
对开式分段控制电炉结构	结构电阻炉，采用三段电炉丝加热				低压大电流，采用三段电炉丝加热
工作温度范围	300℃～1100℃				200℃～1200℃
有效均温区长度（优先100mm）	100mm/150mm（二选一）				100mm/150mm/200mm（三选一）
炉膛内径尺寸	Φ90mm
电炉外型尺寸	Φ320×380mm
炉丝（电热体）	采用φ1.5mm炉丝				采用HREφ5mm电热管
加热炉供电电压	380V				24V
电炉使用寿命	≤1100℃连续工作时间，大于10000小时				≤1200℃连续工作时间，大于20000小时
电炉炉表温度（平均）	1100℃时，≤90℃、1100℃时，≤50℃				1200℃时，≤90℃、700℃时，≤50℃
电炉移动方式	手动旋转，高温炉支架实验前手动调节好高度
加热功率	3kW				5kW
控温仪表（必配，任选一种）	岛电温控表（日本)、厦门宇电（国产）（优先考虑）、欧陆（英国）
测温热电偶（任选一种）	K型偶热电偶（最高使用温度1000℃）、S型偶热电偶（最高使用温度1200℃）
高温电炉温度精度符合要求（℃）	试验温度	温度波动	温度梯度	试验温度	温度波动	温度梯度
	300~600	±2	3	200~600	±2	3
	600~900	±2	3	600~900	±2	3
	900~1100	±2	3	900~1200	±2	3

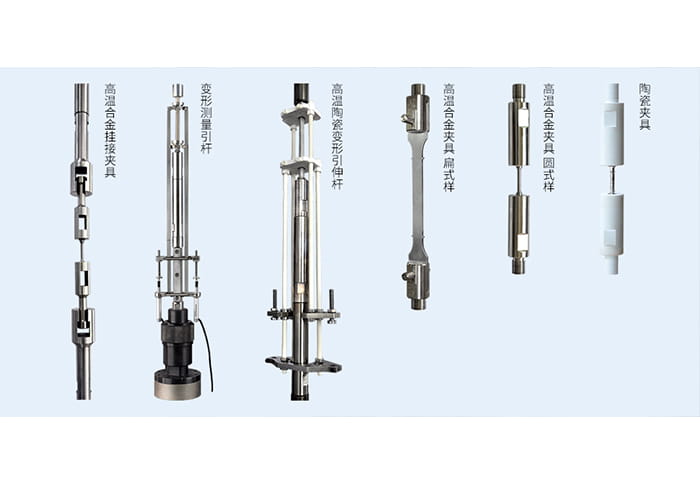

1200℃高温合金拉杆、夹具和蠕变引伸杆

夹具采用优质高温材料制造，性能好，使用寿命长；其在高温高应力水平下能长期连续使用。适用与螺纹棒材和板材试样。
扩展使用：上下夹具之间还可直接增加一个中间接头（挂接夹具），即可做两根试样的串联持久实验。

产品名称	规格型号	单位	数量	每套数量
1200℃拉杆	JGLD300	套	1	4
1200℃棒材夹具Φ5	JGLD05	套	1	2
1200℃棒材夹具Φ10	JGLD10	套	1	2
1200℃板材夹具	JGLT03	套	1	2
1200℃蠕变引伸杆Φ10	JGLD10	套	1	1
1200℃蠕变引伸杆Φ5	JGLD05	套	1	1
1200℃蠕变引伸杆（板材）	JGLT03	套	1	1

1600℃高温陶瓷拉杆、夹具和蠕变引伸杆

耐高温：常规的高温合金夹具，在长时间的高温试验过程中经常出现夹具表面氧化严重，高温陶瓷夹具在1600℃温度环境下使用，耐温时间长，不氧化，性能稳定；
热膨胀系数低优质高温陶瓷，在高温环境下使用，不但保证了强度，夹具的热变形极小；
防试样与夹具焊接：常规的高温合金夹具，在长时间的高温试验过程中，经常发生试样与夹具由于高温氧化焊接在一起，使用高温陶瓷夹具，完全避免了这类事件的发生，试验更加方便快捷。

产品名称	规格型号	单位	数量	每套数量
1600℃高温陶瓷拉杆	JGLD1600-TC	套	1	4
1600℃高温陶瓷棒材夹具Φ5	JGLD05-TC	套	1	2
1600℃高温陶瓷棒材夹具Φ10	JGLD10-TC	套	1	2
1600℃板材夹具	JGLT03-TC	套	1	2
高温陶瓷棒材变形引伸杆（常用的Φ5，Φ10试样只需要1套引伸杆）	JGLD-TC	套	1	1
高温陶瓷板材变形引伸杆（适用于1-3mm厚度的板材试样）	JGLT03E-TC	套	1	1

功能特色

筒式低压大电流高温炉性能特点:
革命性热效率：筒式高温炉工作效率达传统对开式的10倍以上，支持试样快速更换无需等待降温/升温；
智能精准定位：电动升降系统配合直线导轨，确保试样与炉膛自动精准对中；
安全人机交互：全电动操作完全隔离高温部件，显著提升实验安全性与操作便捷性。

适用行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
