电液伺服动静万能试验机1-山东万辰试验机有限公司

< >

电液伺服动静万能试验机1

试验力准确度:plusmn;1.0%或plusmn;0.5%（测量范围plusmn;2%~100%FS）

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

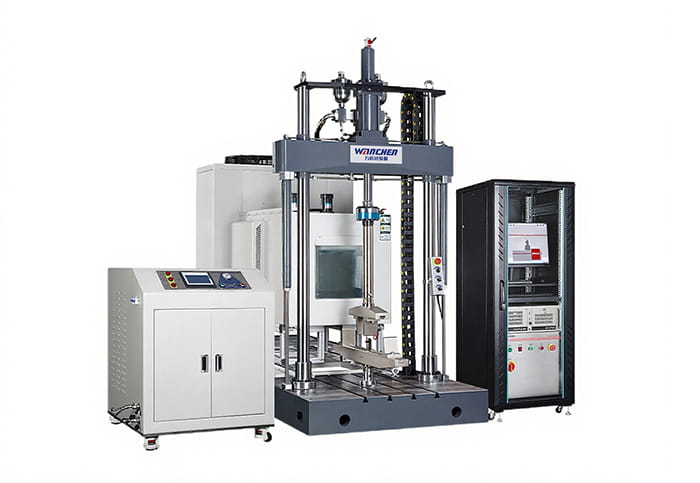

电液伺服动静万能试验机

型号	DST1503	DST1104	DST1204	DST1504	DST1105	DST1205	DST1305
最大静态试验力（kN）	±5	±10	±20	±50	±100	±2050	±300
最大动态试验力（kN）	±5	±8	±16	±40	±80	±160	±250
试验力准确度	±1.0%或±0.5%（测量范围±2%~100%FS）
作动器振幅（mm）	±100（行程200mm）		±75（行程150mm）
作动器结构形式	双出杆双作用
位移准确度	±0.5%FS±1%FS
试验夹具	机械夹具液压夹头
频率范围（Hz）	0.01~100		0.01~75		0.01~50	0.01~35
试验波形	正弦波、方波、三角波、斜波等。可定制用户端波形。
结构形式	台式上置		框式上置		框架结构（框式）下置
立柱间宽度（mm）	440		500		550	620
试验空间高度（mm）	600（300）		700（400）		1000（500）	1100（600）
外形尺寸（mm³）	680×400×1050		870×580×1850		980×620×2700	1.05×0.75×3.05
油源推荐规格	10L/min, 23L/min, 36L/min, 45L/min, 70L/min,90L/min, 额定压力21Mpa
主机刚度（N/m）	≥2.5×108				≥3.0×108
主机重量约（kg）	400	520	800	900	950	1300	1350
备注	1.作动器振幅可定制，结构形式可定制。 2.试验空间可定制。 3.油源可定制高效或静音油源。

技术参数

功能特色

适用行业

石油化工行业
电线电缆行业
防水卷材行业
建工质检行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
