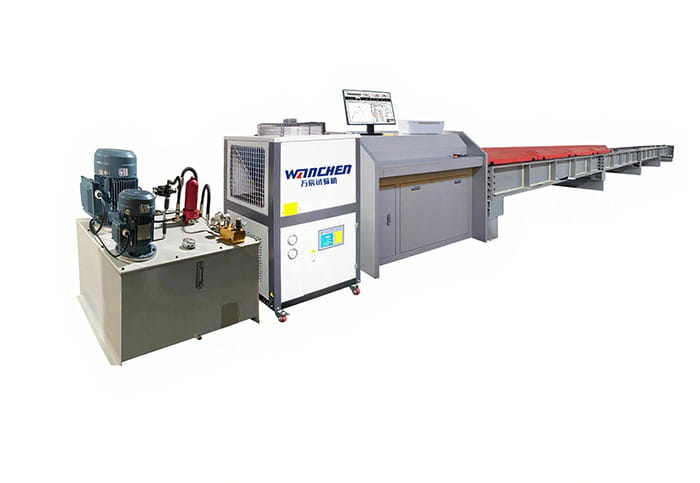

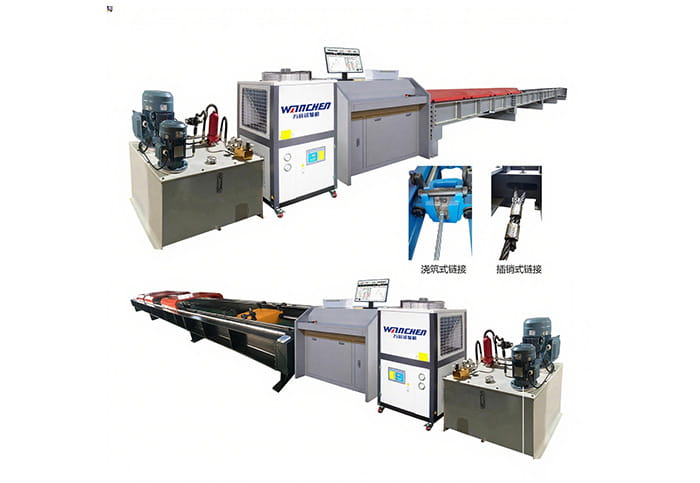

LAW-T微机控制卧式电液伺服液压拉力试验机

一、设备描述

主要用于钢绞线，锚链，螺栓，索具，吊装带等产品的拉伸负荷,破坏等试验,该试验机采用框架结构，单出杆双作用伺服缸施加试验力，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机控制试验力的加载方式，按试验方法的要求自动处理试验数据。

二、符合标准

适用ASTM、DIN、ISO、JIS、BS等国际标准，以下只是部分标准。

1. GB/T 2611-2007 《试验机通用技术要求》

2. GB/T 228.1-2010 《金属材料拉伸试验第一部分：室温试验方法》

3. GB/T 16825.1-2008 《静力单轴试验机的检验第1部分拉力和(或)压力试验机测力系统的检验与校准》

4. GB/T 9253.2-1999 《石油天然气工业套管、油管和管线管螺纹的加工、测量和检验》

5. GB/T 26075-2010 《抽油杆用圆钢检测试验方法》

6. GB/T 8358-2006 《钢丝绳破断拉伸试验方法》

7. GB/T 5754.2-2005《钢丝绳、输送带拉伸强度的测定》

8. GB/T 12736-2009《输送带机械接头强度的测定静态试验方法》

9. GB/T 18669-2012 《锚链圆钢检测试验方法》

10. MT/T 318.1-1997 《煤矿用输送带机械接头技术条件》

11. GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收。

技术参数

技术参数　

名称\型号	LAW-30T	LAW-60T	LAW-100T	LAW-500T	LAW-1000T
试验力	300KN	600KN	1000KN	5000KN	10000KN
测试精度	符合静荷拉力试验机1或0.5级标准
力值分辨率	0.001
测量范围	1%~100%F.S
过载能力	120%F.S
加载方式	伺服液压加载
加载方式	双速双泵调节
油温测控	数字显示，自动降温
液压站噪音	≤50
伺服电机功率	5.5
运行速率	100
位移分辨率	0.001
位移精度	0.5%
移动端调节间距	200
移动端调节方式	手动调节
移动端锁定方式	手动锁紧
力控速率调节范围	0.005%-5%FS/S
力控速率控制精度	速率 <0.05%FS时，为±1%设定值以内
位移速率控制精度	为设定值的±0.2%以内
控制台	多功能双联控制台
连接夹具	万能连接转盘；能够直接连接4-100吨的连接金具
安全防护	360°防护，上端为三成夹胶防护网
过载保护	1.力值过载保护 2.位移过载保护 3.温度过载保护 4.电压过载保护
试验软件	具备试验程序自定义功能，能够生成力值位移曲线、力值时间曲线、位移时间曲线

功能特色

适用行业

石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
