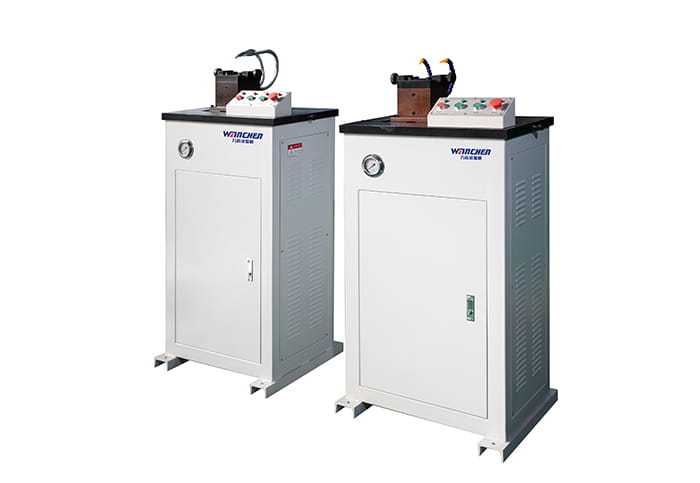

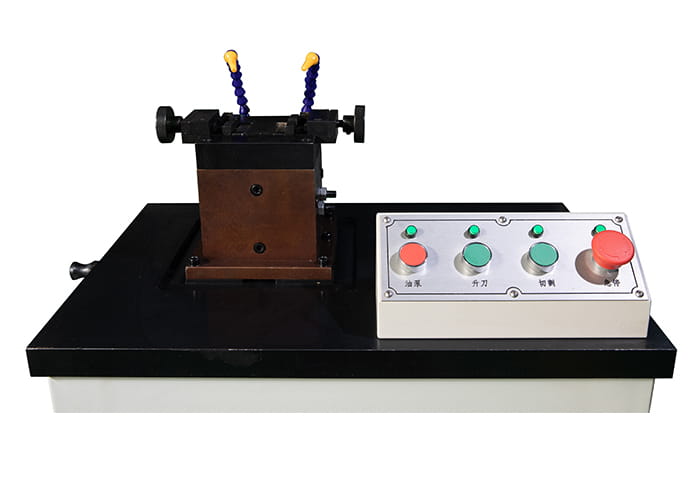

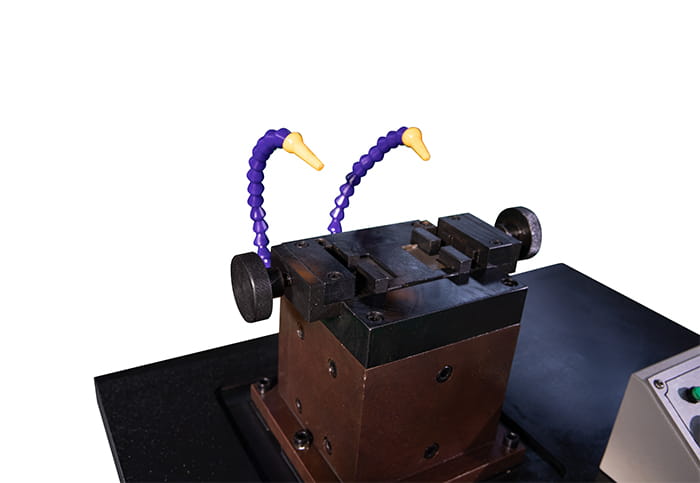

VU-2Y冲击试样缺口液压拉床

产品介绍

在对金属材料进行冲击试验过程中，不仅需要高精度的冲击试验机，同时还需要制备合格的试样。我公司研制开发了LY71-UV型冲击试样缺口电动液压拉床，在试样原坯上可一次拉削出符合GB T229-2020《金属夏比缺口冲击试验方法》的试样缺口。

技术参数

主要技术参数

序号	项目名称	规格参数及指标
1	加工试样缺口类型	U2型/V型2mm（符合GB/T229-2007）
2	被加工试样尺寸	55㎜×10㎜×10㎜（2.5mm、5mm、7.5mm）
3	拉削速度	2.6m/min
4	工作行程	330mm
5	润滑系统	润滑油循环、油量可调
6	液压油	L-HM46液压油或性能相当的液压油
7	液压油20L	客户自备
8	电源	三相四线制380V 50Hz 0.6KW 主电机0.55KW
9	外形尺寸	（660×400×1200）mm
10	重量	200KG

功能特色

工作条件：

本机使用的是三相四线制380V50Hz电源，电压变化不应超过额定电压的±10%，环境应无冲击振动及腐蚀介质，机器应在稳固的基础上铅垂安装。在机器后面下方的电源座旁有接地标志，要求机器可靠接地。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
