JBS-300B数显式冲击试验机

JB-S300/JB-S500数显摆锤式冲击试验机

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

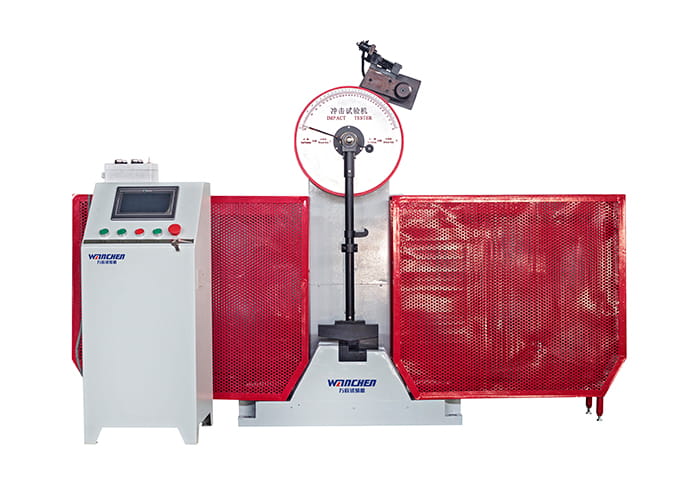

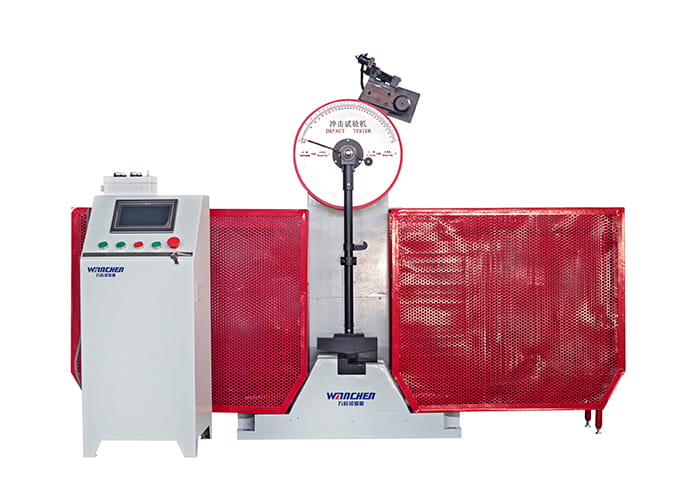

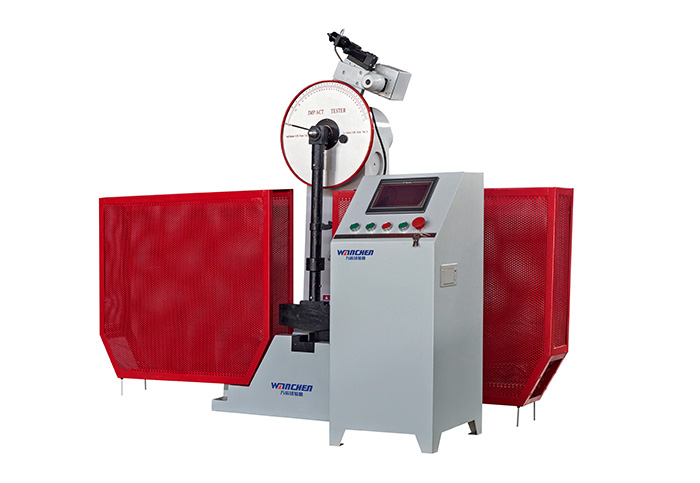

JB-S300/JB-S500数显摆锤式冲击试验机

一、产品简介：

该冲击试验机为触屏控制数显式，度盘液晶屏双显示，主要用于测量金属材料的冲击韧性值和金属材料在动负荷下的抗冲击能力。

二、依据标准：

JB-S300 S500数显摆锤式冲击试验机是我公司按照GB T3038—2018«摆锤式冲击试验机的检验»和GB T229—2020«金属夏比缺口冲击试验方法»

技术参数

三、技术参数：

型号	JB-S300	JB-S500
冲击能量(J)	300/150	500/250
摆锤力矩(N·m)	160.7695 80.3848	267.9492 133.9746
冲击速度(m/s)	5.2	5.4
摆锤预扬角(°)	150	150
打击中心至摆轴轴线的距离(mm)	750	800
砧座跨距(mm)	40	40
砧座圆角半径(mm)	1~1.5	1~1.5
冲击刀刀刃曲率半径(mm)	2~2.5	2~2.5
冲击刀刃角(°)	30	30
冲击刀宽度(mm)	16	16
指示装置的分辨力(J)	0.1	0.2
主机电源三相四线(V)	AC380±10% 50Hz/60Hz	AC380±10% 50Hz/60Hz
显示系统	数显触摸屏	数显触摸屏
摆锤标准配置	大、小摆锤	大、小摆锤
试验机重量(kg)	450	550
主机外形尺寸(mm)	21246001340mm	2300×600×1400mm

功能特色

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
