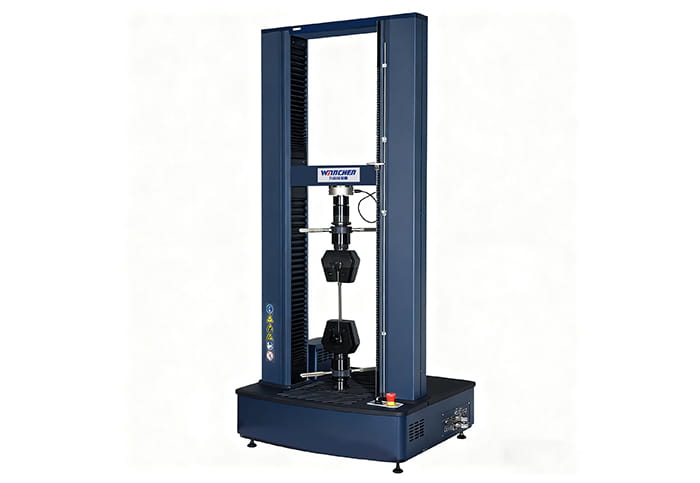

UTM4000系列电子万能试验机微机控制电子万能试验机

设备概述：

UTM4000系列微机控制电子万能试验机主要应用于最大试验力50kN的金属材料、纤维增强塑料、改性塑料、橡胶、薄膜、防水卷材、防水涂料、电线电缆、粘结剂、纺织品、生物材料、食品包装、汽车工业、纺织品、复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂、顶破等力学性能试验。可选配高低温箱、全自动引伸计等附件，满足更广泛的测试需求。

性能特点：

1.高刚性门式框架结构，伺服电机驱动，确保精准加载与稳定运行；

2.提供单空间/双空间机型可选，支持定制加长、加宽空间；

3.可扩展配置大变形测量装置及高低温试验箱，满足多样化测试需求。

技术参数

规格型号	UTM4102S、UTM4202S、UTM4502S、UTM4104S、UTM4103S、UTM4203S、UTM4503S、UTM4104X、UTM4102X、UTM4202X、UTM4502X、UTM4104JS、UTM4103X、UTM4203X、UTM4503X	UTM4204S、UTM4304S、UTM4204X、UTM4304X、UTM4204SYXL、UTM4304SYXL、UTM4204JS
最大试验力	100N、200N、500N、1kN、2kN、5kN、10kN	20KN、30KN
精度等级	0.5级
试验力测量范围	0.4%- 100%FS（满量程）
试验力示值误差	示值的±0.5%以内
试验力分辨率	最大试验力1/500000-1000000，全程不分档，且全程分辨率不变
大变形测量范围	10- 800mm（如加配）
大变形示值误差	示值的±0.5%以内
大变形测量分辨力	0.008mm
位移示值误差	示值的±0.5%以内
位移分辨力	0.04μm（最高可达0.01μm）
力控制速率范围	0.005-5%FS/S
力控制速率精度	速率＜0.05%FS/s时，为设定值的±1%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内
变形控制速率精度	速率＜0.05%FS/s时，为设定值的±1%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内
位移控制速率范围	0.001-500mm/min
位移控制速率精度	为设定值的±0.5%以内
外形尺寸（mm）	695×580×1915（或定制尺寸）
横梁移动行程（mm）	单空间（S上、X下空间）1100，双空间（SYXL上压下拉JS假双）1000
有效试验宽度	400
电源	220V/50Hz，±10%
功率	750W	1kW
主机重量	约250kg
主机试验空间(标准机型)	X下空间/S上空间 / 双空间（SYXL上压下拉JS假双）
控制器	多闭环数字式控制器

功能特色

相关标准：

1.GB/T 1041 《塑料压缩性能的测定》

2.GB/T 9341 《塑料弯曲性能的测定》

3.GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）

4.GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定

5.ISO 34-1 Rubber,vulcanized or thermoplastic-Determination of tear strength-part1：Trouser,angle and crescent test pieces

6.ISO 37 Rubber,vulcanized or thermoplastic-Determination of tensile stress-strain properties

7.GB/T 228.1 《金属材料拉伸试验第1部分：室温试验方法》

8.GB/T 232 《金属材料弯曲试验方法》

9.GB/T 7314 《金属材料室温压缩试验方法》

10.GB/T 16491 《电子式万能试验机》

11.GB/T 2611 《试验机通用技术要求》

12.JJG 139 《拉力、压力和万能试验机》

13.JG 475 《电子式万能试验机》

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
