CMT 5000系列微机控制电子万能试验机

主要用于金属、非金属材料的试样拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能测试和分析研究。

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

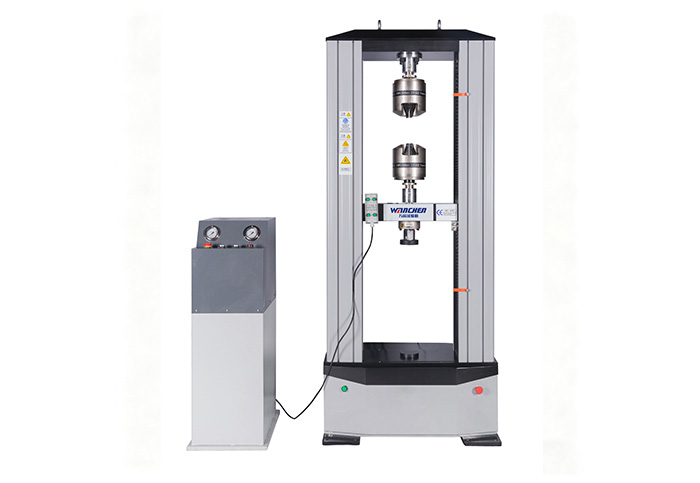

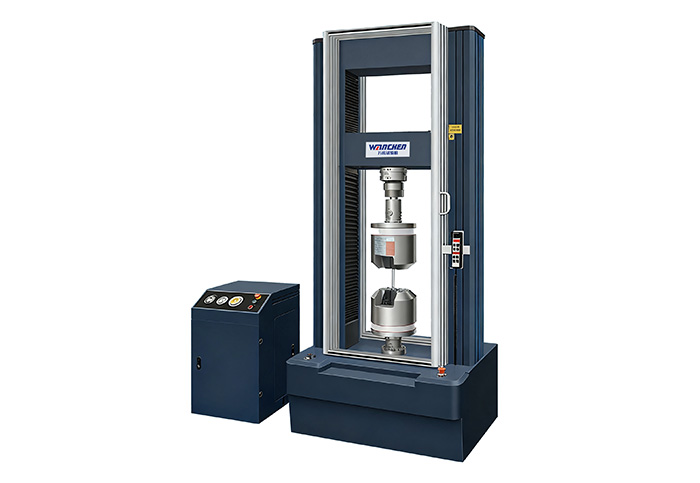

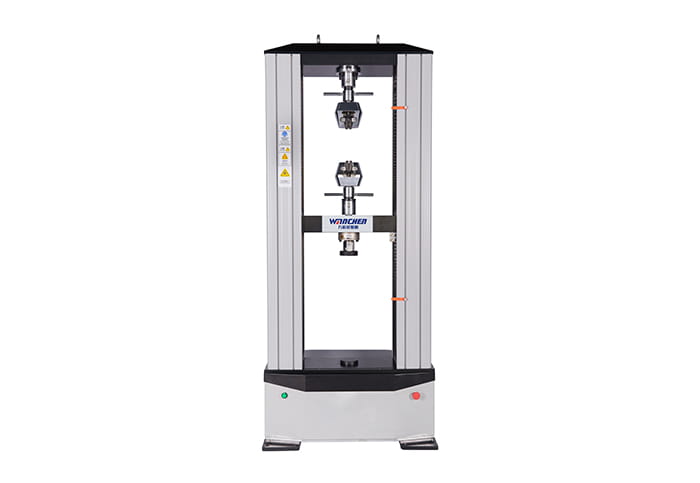

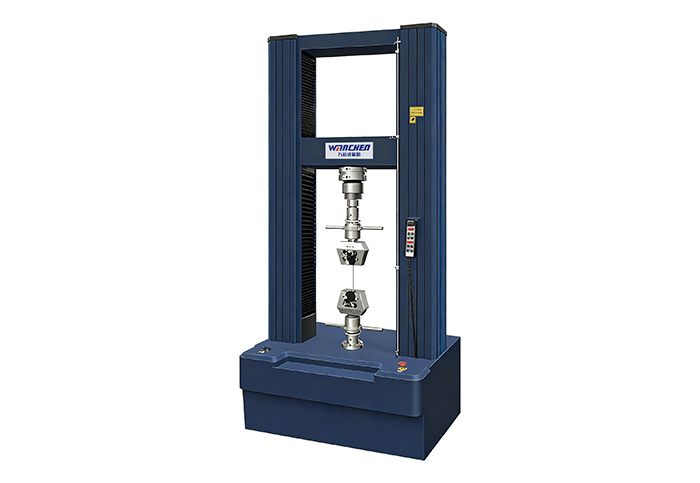

CMT5000系列微机控制电子万能试验机

规格：

50KN、100KN、200KN、300KN、600KN（可根据客户选配不同量程的载荷传感器5N~600KN小到微米级的纤维丝，大到满载的结构件、塑料样条、金属板材、金属棒材等。）

技术参数

CMT5000系列微机控制电子万能试验机(双柱落地式电子万能试验机)
型号		CMT5504	CMT5105	CMT5205	CMT5305	CMT5605
最大试验力		50KN	100KN	200KN	300KN	600KN
准确度等级		0.5级
试验力测量范围		0.4%～100%FS（满量程）
试验力示值误差		示值的±0.5%以内
试验力分辨率		最大试验力的1/500000，全程不分档，且全程分辨率不变
变形测量范围		0.2%～100%FS
变形示值误差		示值的±0.5%以内
变形测量分辨率		最大变形量的1/500000，全程不分档，且全程分辨率不变
主机试验空间		下空间/上空间/双空间
电机		国外知名品牌交流伺服电机
传感器		美国Transcell传力传感器
丝杠		研磨滚轴丝杠
位移控制速率		0.001~500mm/min				0.001～250mm/min
控制系统		Test全数字三闭环试验机控制系统
测控软件		Test全数字三闭环试验机测控软件
外形尺寸	单空间	1050mm x725mm x2025mm		1050mm x 810mm x 2160mm		1400mm x 910mm x2680mm
	双空间	1050mm x 725mm x2090mm		1100mm x 810mm x 2260mm
有效拉伸空间（不含拉伸夹具）	单空间	1000mm		1050mm		1200mm
	双空间	950mm		1000mm
有效试验宽度		550mm				700mm
电源		380V／50Hz,±10%
功率		2KW		5KW		7.5KW
主机重量		约1300kg		约1500kg		约2500kg
可选配件		轴向引伸计；详细参数见《具体解决方案》
		横向引伸计；详细参数见《具体解决方案》
		大变形；详细参数见《具体解决方案》
		传感器；每台设备可加挂多个传感器，但都不能超出主机最大允许加载量程
		数显千分表；用于专用压缩和弯曲夹具，用数显千分表测量模量
		数显卡尺；用于测量试样尺寸，可由软件自动读取，测量范围0～200mm
		光栅尺；弹簧压缩试验中用于测量变形
		特殊夹具；专用夹具需根据用户要求专门设计

功能特色

用途：

主要用于金属、非金属材料的试样拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能测试和分析研究。

适用标准：GB、ISO、DIN、ASTM、JIS等国际标准.

●可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数，

●该机型有单空间和双空间两种机型，可选环境试验装置

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
