产品详情

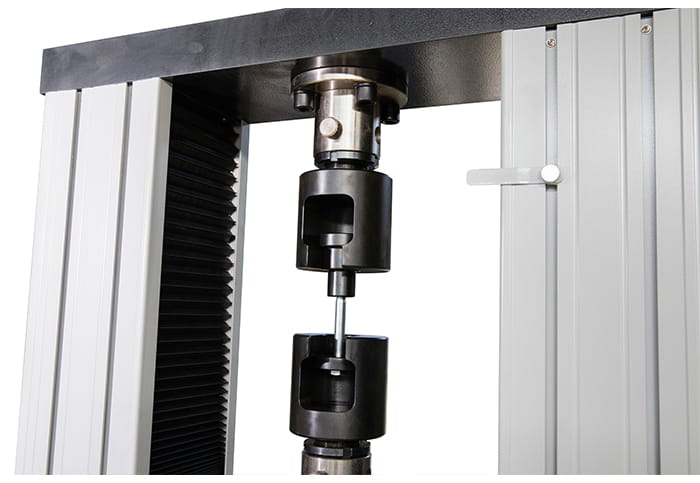

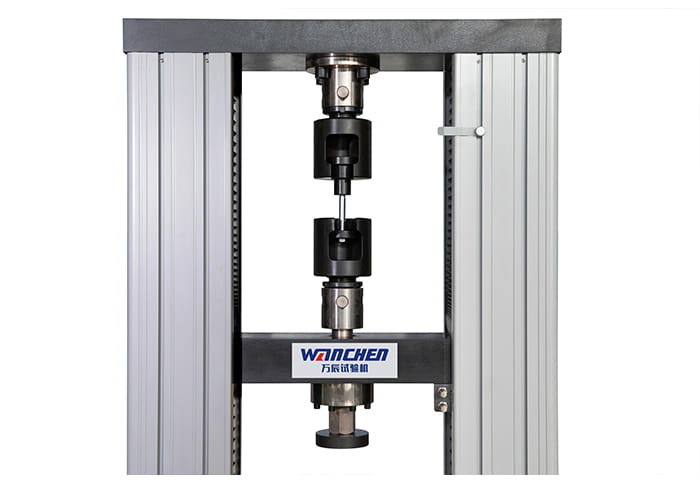

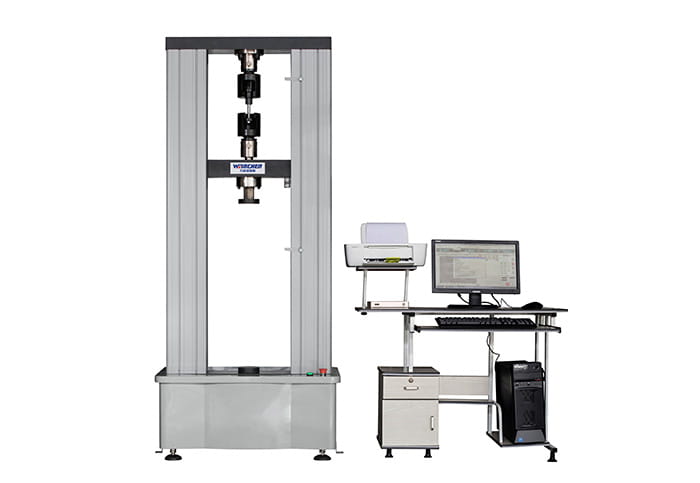

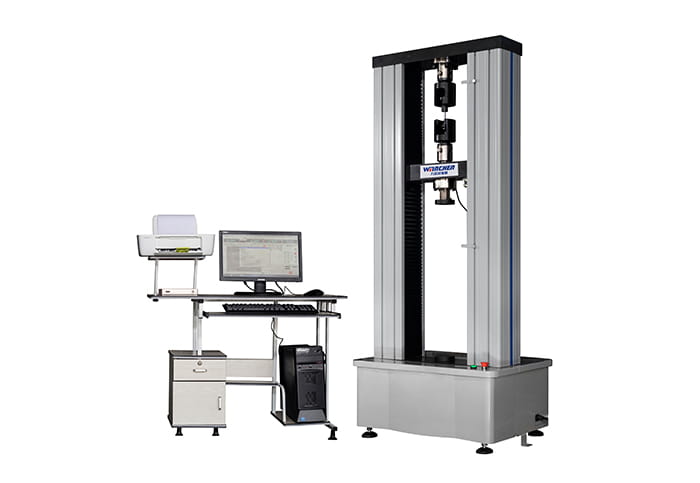

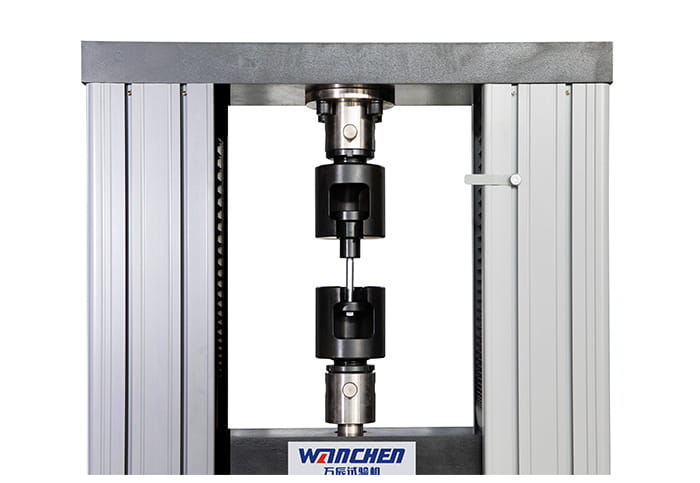

紧固件拉力试验机

产品名称：紧固件拉力试验机

产品规格：10kN、20kN、30kN、50kN、100kN

测试项目：金属材料、紧固件、汽车零部件等产品的抗拉伸试验、结构强度试验、抗压缩试验、抗剪切试验、抗弯曲试验、三点抗折试验等。

汽车部件拉力试验机适用行业：本系列试验机广泛用于钢铁冶金、机械制造、紧固件、汽车零部件、五金工具、电线电缆、高等院校、科研实验所、商检仲裁、技术监督部门等行业的材料检验分析。适用标准：GB/T228、GB/T232、ASTME8、ASTME290、JISZ2241、JISZ2248、DIN50125、DIN50111等测试标准。

技术参数

汽车部件拉力试验机技术参数：

1、zui大试验力：10kN、20kN、30kN、50kN、100kN；

2、准确度等级：优于1级；

3、负荷测量范围：0.2%—100%FS；

4、试验力示值允许误差极限：示值的±1%以内；

5、试验力示值分辨率：最大试验力的1/±200000；

6、采样频率：400次/秒；

7、变形测量范围：0.2%—100%FS；

8、变形示值误差极限：示值的±0.50%以内；

9、变形分辨力：最大变形的1/8000；

10、位移示值误差极限：示值的±0.5%以内；

11、位移分辨力：1µm

12、位移速度调节范围：10-100mm/min

13、位移速率控制精度：设定值的±1.0%以内；

14、有效试验宽度：400×400mm

15、有效拉伸空间距离：1100mm

16、主机外型尺寸（长×宽×高）：1030×460×2050（mm）

17、使用电源：单相220V，50HZ/三相380V（100kN）；

18、机台重量：约650kg；

功能特色

功能特色：

1、芯片集成技术，专业设计的数据采集放大系统，具有集成度高、稳定可靠、使用方便等优点。控制软件能实现自动求取抗拉强度、屈服强度、断裂强度、弹性模量、延伸率等检测数据，开放式公式编辑能自动计算试验过程中任一点的力、应力、位移、变形等数据结果。对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求。

2、控制方式：定速度、定位移、定荷重等控制方式可选；

3、自动清零：试验开始后，测量系统自动调零；

4、自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确度；

5、自动存盘：试验数据和试验条件自动存盘，杜绝因忘记存盘而引起的数据丢失；

6、批量试验：对相同参数的试样，一次设定后可顺次完成一批试验；

7、显示方式：数据与曲线随试验过程动态显示；

8、曲线遍历：试验完成后，可对曲线进行再分析，用鼠标找出试验曲线上各点对应的数据；

9、曲线选择：可选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；

10、单位切换：力量单位：（g、kg、N、lb）、应力单位：（kg/mm2、N/mm2、Mpa、lbf/in2）位移单位：（m、mm、in）

11、试验报告：可按用户要求的格式对试验报告进行编程和打印，并可导出EXCEL文件；

12、安全保护：超过最大负荷的2～10%时，自动实现安全保护；

13、可自动检测、计算试样的机械性能指标，也可人工干预分析过程，根据相关标准的要求对自动分析结果进行修正，以提高数据的准确度；

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
