100kN模压托盘力学性能试验机

智能托盘压力试验机是我公司开发的经典实用机型

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

100kN模压托盘力学性能试验机

产品介绍：

智能托盘压力试验机是我公司开发的经典实用机型，主要用于各类托盘的抗压强度测试。

1. 塑料托盘测试：堆码试验、抗弯强度试验、下铺板强度试验、均载强度试验（需配套气囊）

2. 联运通用平托盘测试：堆码试验、弯曲试验、翼托盘试验、底铺板试验

3. ISO8611/GBT4996搬运货物用托盘：抗弯试验（1a，1b）、叉举试验

4. 塑料托盘测试：堆码试验、抗弯强度试验、下铺板强度试验、均载强度试验（需配套气囊）

5. 联运通用平托盘测试：堆码试验、弯曲试验、翼托盘试验、底铺板试验

6. ISO8611/GBT4996搬运货物用托盘：抗弯试验（1a，1b）、叉举试验（2a，2b）、垫块或纵樑抗压试验（3a，3b）、堆码试验（4a，4b）、底铺板抗弯试验（5a，5b）、翼托盘抗弯试验（6a，6b）、气囊抗弯试验（7a，7b）/气囊属于选配。

本机可同时测量4个位移量，外部扩展4个位移测量传感器，可以同时测量4个点的位移变化。

执行标准

1. GB/T4996 《联运通用平托盘试验方法》

2. GB/T 4995 《联运通用平托盘性能要求》

3. GB/T15234 《塑料平托盘》

4. ISO 8611-1.2《搬运货物用托盘平托盘第1部分：测试方法》

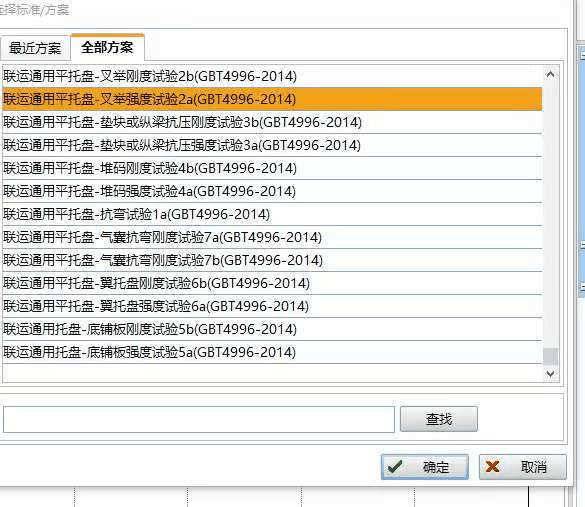

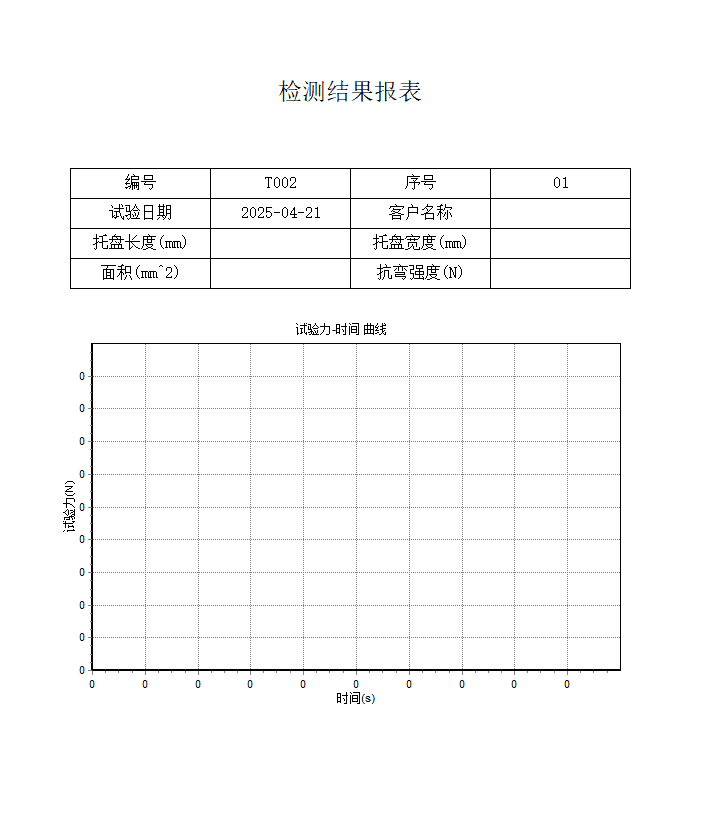

本机配备以Windows为操作平台的数据处理与测控软件，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示，所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成，具有良好的人机界面，操作方便。

技术参数

技术参数

1. 满量程力值：100KN

2. 设备测量精度：0.5级

3. 建议测量范围：满量程的2%-90%

4. 试验力测量误差：≤±0.5%

5. 试验力分辨力：7位小数

6. 位移测量误差:≤±0.5%

7. 压缩行程:1600mm（可定制）

8. 压盘尺寸:1500mm*1500mm（可定制）

9. 速度调节范围:0.01-500mm/min

10. 应力控制速率范围:0.005～5％FS/s

11. 应力控制速率精度:速率＜0.05%FS/s时，为设定值的±2%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内

12. 应变控制速率范围:0.005～5%FS/s

13. 应变控制速率精度:速率＜0.05%FS/s时，为设定值的±2%以内，速率≥0.05%FS/s时，为设定值的±0.5%以内

14. 位移控制速率范围:0.01～500mm/min

15. 位移控制速率精度:速率＜0.5mm/min时，为设定值的±1%以内，速率≥0.5mm/min时，为设定值的±0.2%以内

16. 主机尺寸:约2100×1600×2820mm（长*宽*高）

17. 主机重量:约1100kg

18. 功率:0.75KW

19. 供电电源:单项，220V

20. 建议摆放占地面积:约3m*3m（长*宽）

21. 建议设备使用环境:无震动、无粉尘；室温（15-25℃）；湿度<70%；周围无振动，无腐蚀性介质，无强磁场干扰；电源电压波动不超过额定电压的10%。

功能特色

机械结构

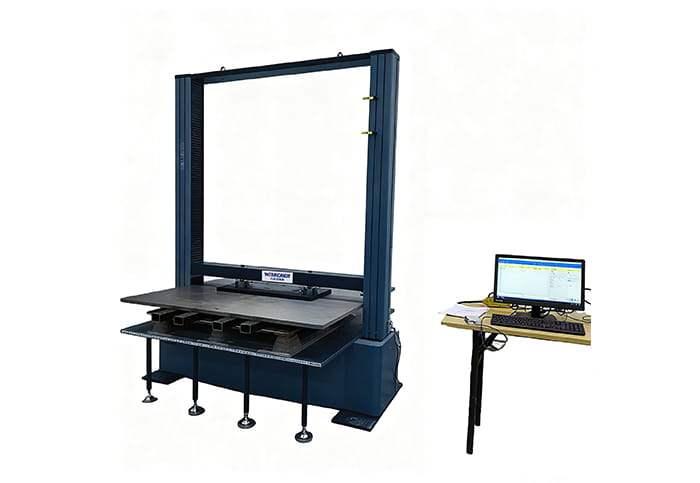

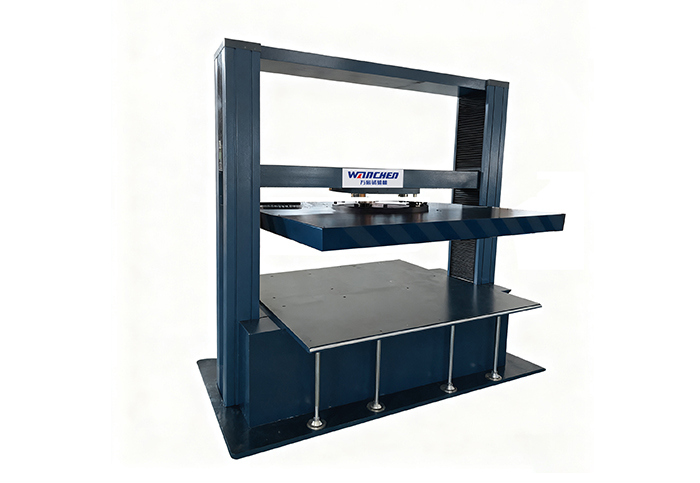

本机为龙门式结构，整个驱动部分位于设备底部内，整个底盘均采用型钢和钢板焊接而成，压板均选用承压强、刚度大的碳钢板经精密加工制成，压板平面均布多个高精密压力传感器，都保证了试验结果的准确性和均衡性。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
