微机控制土工布试验机

主要用于金属材料和非金属材料的拉伸、压缩、等常规性能试验

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

微机控制土工布试验机

一、产品的制造和检验标准

1.GB/T6825.1-2002《静单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》。

2.GB/T9370《扭转试验机技术条件》

3.GB2611《试验机通用技术要求》

4.GB/T12160-2002《单轴试验用引伸计的规定》

二、适用的试验方法标准

1.GB/T228-2010《金属材料室温拉伸试验方法》

2.GB/T7314-2005《金属材料室温压缩试验方法》

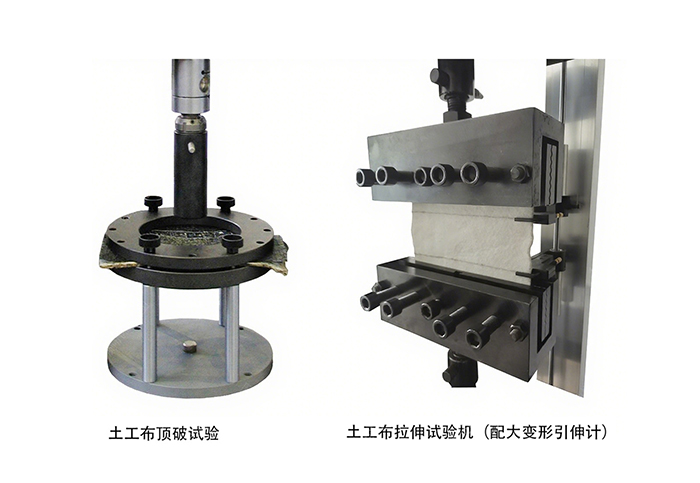

3.GB/T 15788-2005《土工布及其有关产品宽条拉伸试验方法条拉伸试验方法》

4.GB/T 19978-2005《土工布及其有关产品刺破强力的测定》

5.GB/T14452-1993《金属材料弯曲力学性能试验方法》

6.GB/T8653-1988《金属杨氏模量、弦线模量、切线模量和泊松比试验方法》

7.GB/T10128《金属室温扭转试验方法》

技术参数

主要性能技术指标

最大试验力	5000N 10KN 20KN 50kN
试验机级别	0.5或1级
试验力测量范围	(1～50)kN
试验力准确度	优于示值的±0.5%
横梁位移测量	分辨力≥0.015 mm
位移相对误差	小于±0.3%
横梁速度范围	0.005 mm/min～500 mm/min，无级调速、任意设定
有效拉伸空间	600mm（可定制）
试验空间宽度	400mm（可定制）
传动系统	带轮差级传动，涨紧力≥1Kg,无间隙
电源电压	单相，220V±10%，50Hz
工作环境	室温～30℃,相对湿度不超过80%
闭环控制	试验力	等速率控制	0.1~100% FS/min
		控制范围	1~100%FS
		等速率控制精度	±1%设定值
	变形	等速率控制	0.01~100% FS/min
		控制范围	1~100%FS
		等速率控制精度	±1%设定值
	位移	等速率控制	0.01~500mm/min
		等速率控制精度	±1%设定值
	恒试验力、恒变形、恒位移速率控制精度	±1%设定值

主要配置明细表

序号	名称	说明	数量	制造厂家
1	试验机主机	龙门结构	1台	山东万辰
2	主机导向光杠	用于支撑导向	4根	山东万辰
3	滚珠丝杠副	KGS系列	2套	台湾
4	同步带轮传动系统	用于传动	1个	进口/国产
5	全数字交流伺服电机	伺服控制	1台	日本进口或国产
6	驱动器	伺服控制器	1台	日本进口或国产
7	手动控制盒调速系统	移动式调整空间	1套	山东万辰
8	专用测控软件	VC++语言编程	1套	山东万辰
9	试验力测量采集系统	美国AD电子器件	1套	美国进口
10	变形测量采集系统	美国AD电子器件	1套	美国进口
11	位移测量采集系统	美国AD电子器件	1套	美国进口
12	高精度负荷传感器	品牌可选	1只	美国进口或国产
13	光电编码器	品牌可选	1只	日本进口或国产
14	试验装置	几百种工装任意选配	2套	山东万辰
15	计算机操控系统	高配、低配、任意选择	1台	联想或HP
16	打印机	彩色打印机或激光打印机、任意选择	1台	HP或佳能
17	校准证书	CNAS 认证机构	1份	第三方检测机构

以上参数仅供参考，参数以厂家技术方案为准，详细请电话咨询。

功能特色

应用范围

主要用于金属材料和非金属材料的拉伸、压缩、等常规性能试验；测量RP、Rt、ReH、ReL、Rm、E、抗扭强度τb、上屈服点τsu、下屈服点τsl等扭转性能参数。如果配备扭转计还可测量切变模量G、规定非比例扭转应力τp、最大非比例切应变γp等性能参数。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业
建工质检行业
塑料橡胶行业
石墨纤维行业
包装材料行业
气瓶阀门行业
汽车及零部件
航空航天
高等院校

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
