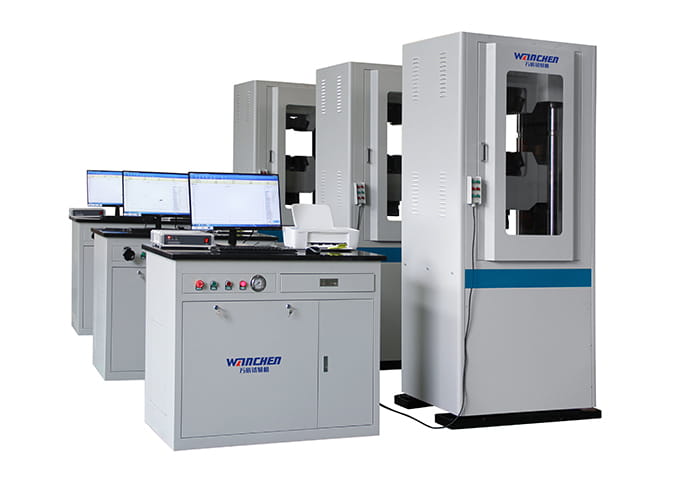

WAW系列电液伺服万能试验机（双空间）

一、用途：

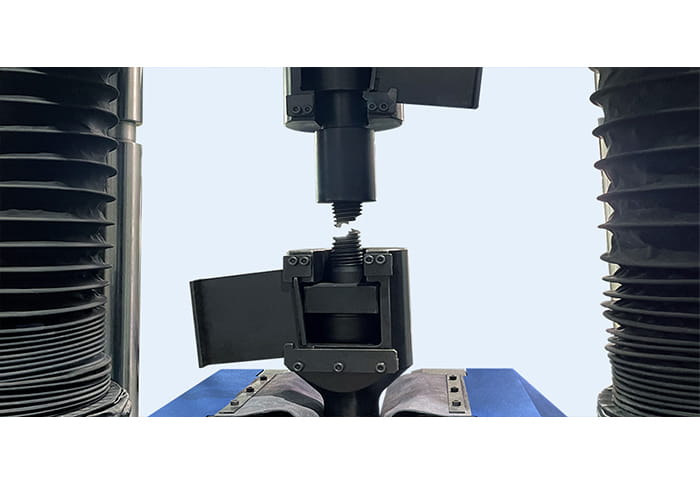

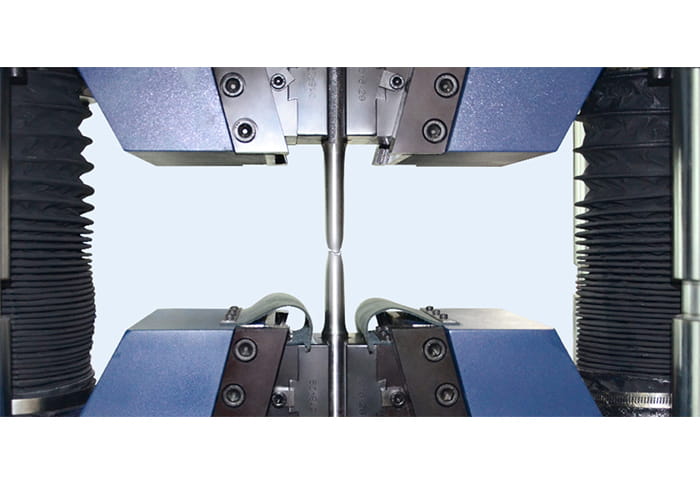

适用于金属棒材、板材、螺纹钢及紧固件等试样的拉伸试验;适用水泥胶砂试样、混凝土试样的抗压试验、抗折试验(需合适的夹具)。

二、适用标准：

GB、ISO、ASTM、DIN、JIS等相关标准。

技术参数

产品参数

1. 型号：WAW-100/200/300QWAW-500/600QWAW-1000QWAW-2000Q

2. 最大试验力(kN)：100/200/300500/60010002000

3. 试验机示值准确度等级：0.5级

4. 试验力测试量程：1%-100%FS(全程不分档)

5. 变形(引伸计)测量范围：1%-100%FS

6. 变形示值相对误差：±1%/±0.5%以内

7. 测量分辨力：最大试验力的1/500000-1000000

8. 试验力加载速率范围：0.02%-2%FS/s

9. 立柱间有效距离：430/480/490/700

10. 拉伸钳口间最大间距(mm)：600/760/800/950

11. 压缩最大间距(mm)：550/700/780

12. 圆试样的夹持范围(mm)：φ10-20、20-32φ10-18、18-29、29-40φ15-30、30-45.45-60φ15-30、30-55.55-80

13. 扩展配置螺纹钢试验范围：无扩展φ10-20、20-30、30-40φ20-40、40-60

14. 板试样夹持厚度(mm)：2-13、13-252-16、16-302-20、20-4010-40、40-70

15. 上下压板尺寸(mm)：φ120φ150φ200φ240

16. 活塞移动速度范围：0-150mm/min0-140mm/min0-100mm/min0-80mm/min

17. 活塞行程(mm)：150/250

18. 主机结构形式：4柱/6柱

19. 主机外形尺寸(mm)：820×580×1960/950×650×2400/1020×670×2600/1370×820×3300

20. 控制柜外形尺寸(mm)：1350×600×900

21. 总功率(kW)(三相五线制)：5(AC380V50Hz)/6(AC380V50Hz)/8(AC380V50Hz)

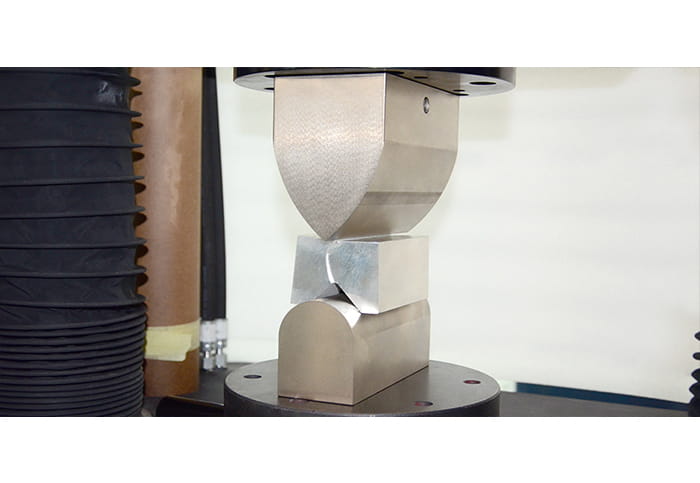

22. 弯曲夹具压滚直径(mm)：φ3-φ65(选配)φ3-φ200(选配)φ3-φ300(选配)φ3-φ65(选配)

23. 扩展配置支滚中心距(mm)：36-350/36-400/60-500

24. 重量(kg)：1500/2500/3500/8000

功能特色

性能特点：

1.采用全数字闭环控制系统，能实现力、位移、变形的三闭环控制要求，控制方式间能任意组合、平滑切换;

2.光柱采用中碳钢，高钢度，表面镀铬抛光处理，美观，防锈性好;

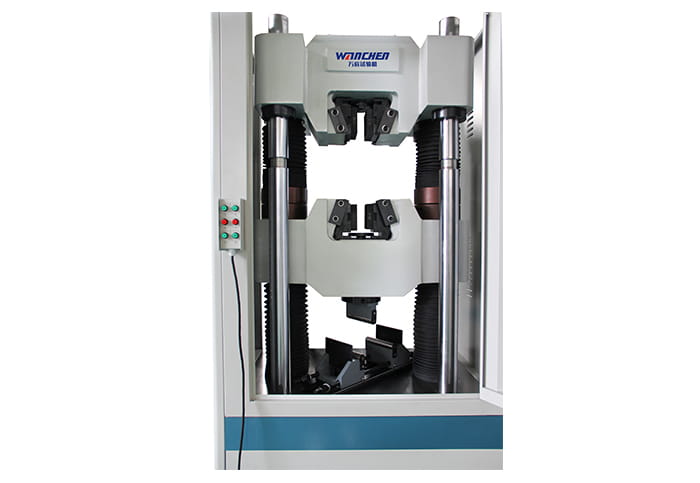

3.上下横梁之间为拉伸空间，下横梁与试台之间为压缩空间，拉压试验转换相当方便。

适用行业

钢铁冶金行业
石油化工行业
电线电缆行业
防水卷材行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。

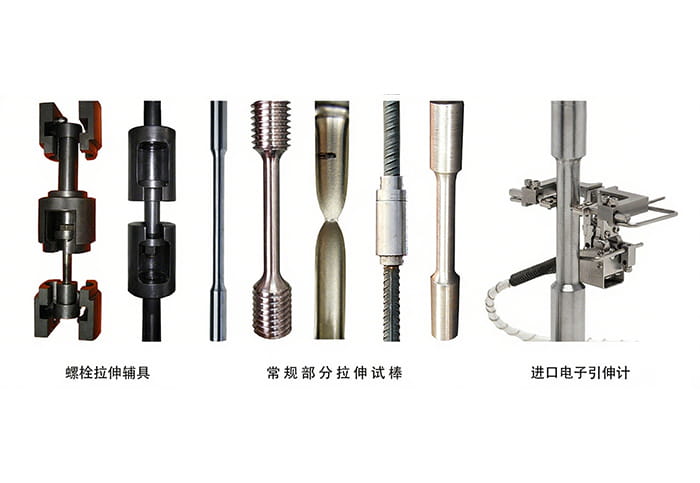

5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
