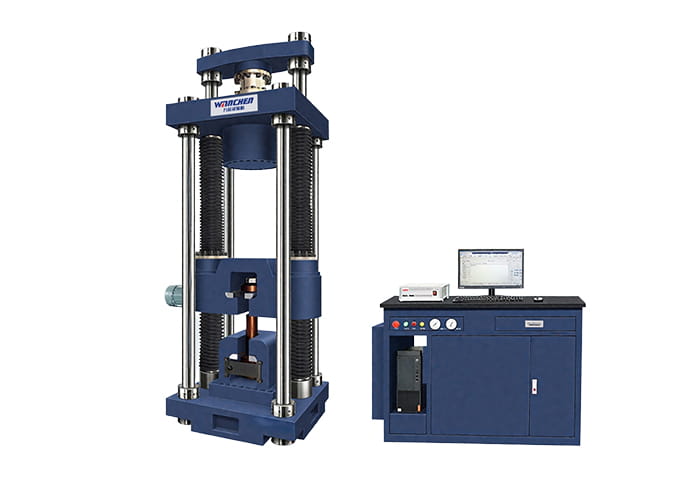

WAW-L系列电液伺服螺纹紧固件试验机

专业用于较大规格螺纹紧固件力学试验，例如螺栓拉伸、螺栓楔负载、螺母保载等。

产品详情
技术参数
功能特色
适用行业
标准配件
公司优势
合作伙伴
产品推荐

产品详情

产品概况

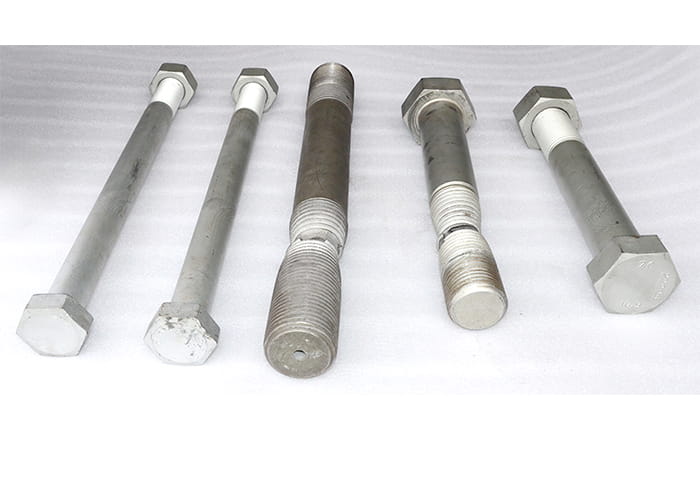

专业用于较大规格螺纹紧固件力学试验，例如螺栓拉伸、螺栓楔负载、螺母保载等。

适用标准
1.GB/T 3098.1《紧固件机械性能螺栓、螺钉和螺柱》；
2.GB/T 3098.23《紧固件机械性能 M27~M72螺栓、螺钉和螺柱》；
3.GB/T 3098.2《紧固件机械性能螺母》；
4.GB、ISO、ASTM、DIN、JIS等相关标准。

技术参数

技术参数

规格型号	WAW -4000LA	WAW -5000LA	WAW -6000LA	WAW -4000LB	WAW -5000LB	WAW -6000LB
最大试验力(kN)	4000	5000	6000	4000	5000	6000
准确度等级	0.5
测试量程	1%-100%FS（全程不分档）
变形（引伸计）测量范围	1%-100%FS
变形示值相对误差	±0.5%以内
测量分辨力	最大试验力的1/500000
试验力加载速率范围	0.02%-2%FS/s
立柱间有效距离(mm)	800	830	860	800
最大试样长度(mm)	1200
试样规格范围	M24-M72	M30-M80	M36-M90	M24-M72	M30-M80	M36-M90
最大压缩空间(mm)	1200			1000
压板尺寸(mm)	Φ278			Φ300
活塞上升速度范围(mm/min)	80
活塞最大行程(mm)	250	300
主机结构形式	4立柱 2丝杠
移动横梁驱动方式	蜗轮蜗杆传动
主机外形尺寸(mm)	1280×1140×4300	1400×1100×4400	1590×1210×4650	1350×1230×3950	1350×1270×4400	1350×1300×4700
油源外形尺寸(mm)	870×1150×1200
油源总功率(AC380V 50Hz)	9kW	12.5kW		9kW	12.5kW
主机重量(t)	11.8	15.7	19.3	13.5	15.7	18.5

功能特色

性能特点
1.WAW-LA系列拉伸空间位于上横梁与下横梁之间，压缩空间位于下横梁与试台之间。
2.WAW-LB系列拉伸空间位于下横梁与上横梁之间，压缩空间位于上横梁与主油缸之间。

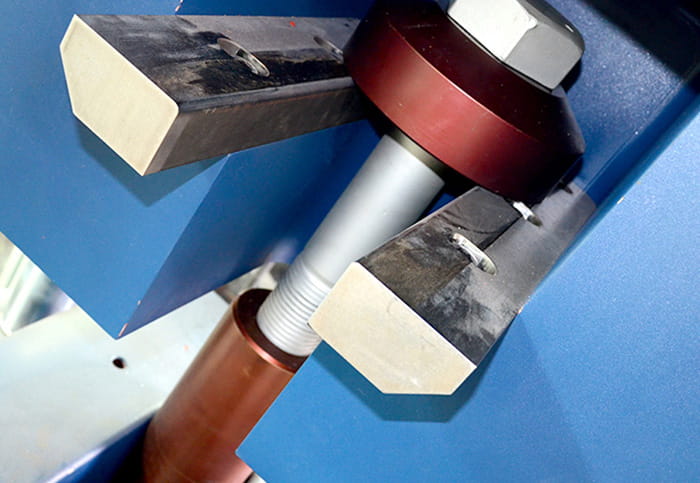

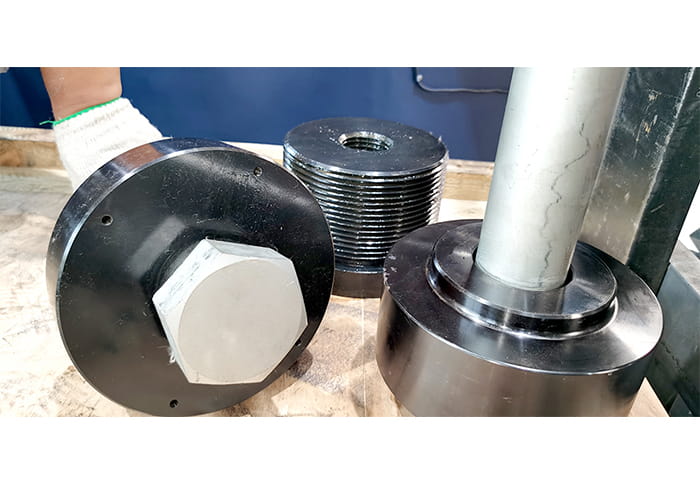

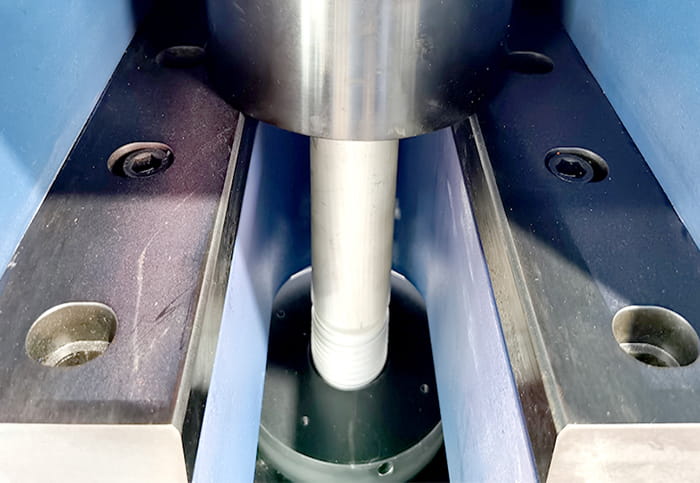

3.采用挂接式夹具，可组装完成之后由起重设备整体起吊安装，切换试样方便，节省人力。
4.移动横梁采用蜗轮蜗杆结构驱动，无丝杆转动，升降平稳且噪音低。
5.采用高精度轮辐式传感器与活塞刚性连接，试验力值更准确，试样断裂时对地冲击力小。

适用行业

标准配件

1、主机结构件：包括机架、横梁、立柱等，这些结构件为试验机提供了稳定的支撑和刚性框架，确保测试过程中的准确性和稳定性。
2、传动系统：如电机、减速机、丝杠等，这些部件负责驱动试验机的移动部件，如横梁的上下移动，以实现对试样的加载和卸载。
3、传感器：包括力传感器、位移传感器、变形传感器等，这些传感器用于实时测量试样在测试过程中的力值、位移和变形等参数。
4、控制系统：如控制器、数据采集卡、计算机等，这些部件负责控制试验机的运行，采集和处理测试数据，并生成测试报告。
5、夹具和附具：根据测试需求，试验机可能配备不同类型的夹具和附具，如拉伸夹具、压缩夹具、弯曲夹具等，用于固定和夹持试样。
6、软件：试验机通常配备专业的测试软件，用于设置测试参数、控制试验过程、采集和处理数据，以及生成和打印测试报告。
7、安全保护装置：如过载保护、限位保护等，这些装置用于确保试验机在测试过程中的安全性，防止因过载或超程而损坏设备或试样。
8、辅助设备：如打印机、扫描仪等，这些设备用于辅助试验机的测试工作，如打印测试报告、扫描试样标识等。
